Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFKLOK
Сертификация: CE,RoHS
Номер модели: WV4-Pneumatic
Условия оплаты и доставки
Количество мин заказа: 1
Цена: обсуждаемый
Упаковывая детали: Общая упаковка
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 5000
Материал: |
Нержавеющая сталь |
СМИ: |
газ |
Власть: |
Пневматический |
Давление: |
Высокое давление |
Структура: |
Мяч |
температура среды: |
Высокая температура |
Приложение: |
Промышленный |
Стандартный или нестандартный: |
Стандартный |
Тип: |
Пневматический |
Материал корпуса: |
316L, нержавеющая сталь |
Тип подключения: |
Нить |
Размер: |
1/2 |
Материал: |
Нержавеющая сталь |
СМИ: |
газ |
Власть: |
Пневматический |
Давление: |
Высокое давление |
Структура: |
Мяч |
температура среды: |
Высокая температура |
Приложение: |
Промышленный |
Стандартный или нестандартный: |
Стандартный |
Тип: |
Пневматический |
Материал корпуса: |
316L, нержавеющая сталь |
Тип подключения: |
Нить |
Размер: |
1/2 |

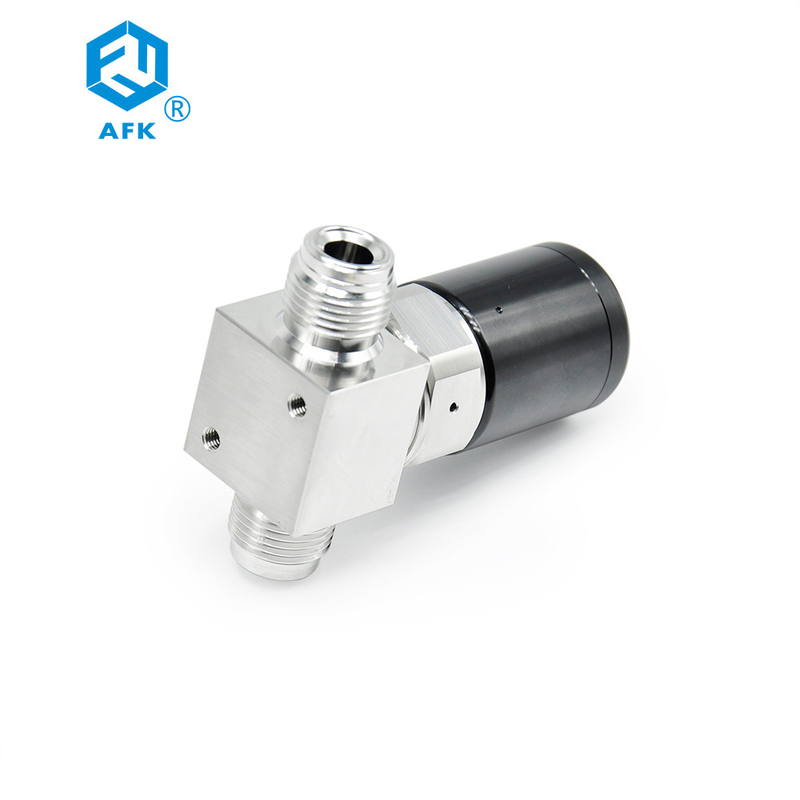

Описание продукта мембранных клапанов VCR
Особенности пневматических мембранных клапанов
1. Уплотнение металл-металл обеспечивает отсутствие утечек от вакуума до высокого давления.
2. Внутренний объем небольшой, канал потока можно полностью очистить.
3. Полностью обернутая конструкция седла клапана с превосходной способностью к расширению и загрязнению.
4. Диафрагма из никель-кобальтового сплава имеет более высокую прочность и устойчивость к коррозии.
5. Стандартная шероховатость составляет Ra0 двадцать пять мкм (класс BA) или электрополировка Ra0 тринадцать мкм (класс EP) дополнительно.
6. Скорость утечки при испытании на гелий < 1 × 10-9 станд. см3/с.
7.Пневматические приводы доступны.
8. Срок службы пневматического клапана может достигать 3 миллионов раз.
Технические данные газовых мембранных клапанов
| Размер порта | 1/4", 3/8" |
| Коэффициент расхода (Cv) | 0,27 |
| Внутренний диаметр | 0,16 дюйма (4,1 мм) |
| Максимальное рабочее давление | 10 бар (150 фунтов на квадратный дюйм, ман.) |
| Рабочее давление пневматического привода | 4,2–6,2 бар (60–90 фунтов на кв. дюйм, ман.) |
| Рабочая температура | ПКТФЭ:-23~65℃(-10~150℉) |
| ПФА:-23~150℃(-10~302℉) | |
|
Скорость утечки (гелий) |
Внутренний ≤1×10-9мбар л/с |
| Внешний ≤1×10-9мбар л/с |
Особенности пневматического мембранного клапана VCR
| Мембранное уплотнение | В пневматических мембранных клапанах VCR используется гибкая мембрана для создания уплотнения между корпусом клапана и каналом потока жидкости. Эта диафрагма может быть изготовлена из различных материалов, включая тефлон, EPDM и витон, для работы с различными технологическими жидкостями и температурами. |
| Пневматический привод |
Эти клапаны управляются пневматическим приводом, который открывает и закрывает клапан путем подачи давления воздуха на диафрагму. |
| Высокочистый дизайн | Пневматические мембранные клапаны VCR часто используются в системах с высокой степенью чистоты, где загрязнение должно быть сведено к минимуму. Они имеют гладкие поверхности, минимальное мертвое пространство и легко чистящиеся материалы. |
| Герметичность | Механизм уплотнения мембраны пневматических мембранных клапанов VCR обеспечивает превосходную герметичность, что делает их пригодными для критически важных применений, где даже небольшие утечки могут быть проблематичными. |
| Модульная конструкция | Пневматические мембранные клапаны VCR часто имеют модульную конструкцию, которая позволяет легко заменять отдельные компоненты и упрощает техническое обслуживание. |
| Широкий диапазон размеров | Эти клапаны доступны в широком диапазоне размеров: от небольших лабораторных клапанов до более крупных промышленных клапанов. |
| Универсальные приложения | Пневматические мембранные клапаны VCR могут использоваться в различных областях применения, в биотехнологиях, производстве полупроводников, производстве продуктов питания и напитков, а также в химической обработке. |
| Совместимость с фитингами для видеомагнитофонов. | Пневматические мембранные клапаны VCR совместимы с фитингами VCR, которые широко используются в системах с высокой степенью чистоты благодаря герметичному уплотнению металл по металлу. |
| Низкие эксплуатационные расходы | Благодаря простой конструкции и модульной конструкции пневматические мембранные клапаны VCR требуют минимального обслуживания и имеют длительный срок службы. |
|
|
|
Элемент | Описание детали | Материал |
| 1 | ручка | Алюминий | |
| 2 | Привод | Алюминий | |
| 3 | Шток клапана | 304 СС | |
| 4 | Капот | S17400 | |
| 5 | Гайка крышки | 316 СС | |
| 6 | Кнопка | 316 СС | |
| 7 | Диафрагма | Никель-кобальтовый сплав | |
| 8 | Седло клапана | ПХТФЭ или ПФА | |
| 9 | Корпус клапана | Нержавеющая сталь 316L или 316L VAR 316L VIM-VAR |
Мембранные клапаны высокой чистоты. Таблица выбора.
| 6л | ТВ | 4 | МИСТЕР | 4 | С | А | EP |
| Материал корпуса клапана | Тип входа | Размер ввода | Тип выхода | Выходной размер | Тип привода | Седло клапана | Процесс очистки |
| 6Л:316Л СС | TW: Стыковая сварка дюймовой трубы | 4:1/4" | TW: Стыковая сварка дюймовой трубы | 4:1/4" | Ручка | ПХТФЭ | Стандарт (уровень бакалавра) |
| 6LV:316L ВАР | MR: Фитинг MCR со встроенной наружной резьбой | 6:3/8" | MR: Фитинг MCR со встроенной наружной резьбой | 6:3/8" | C:Пневматический нормально закрытый | А: ПФА | O2: Очистка от кислорода |
| 6LVW:316L ВИМ-ВАР | FR: разъем MCR с внутренней резьбой | FR: разъем MCR с внутренней резьбой | O: Пневматический, нормально открытый | EP: сверхвысокая чистота (класс EP) | |||
| TF:Дюймовые трубные фитинги | TF:Дюймовые трубные фитинги |
Часто задаваемые вопросы
В1: какие виды нержавеющей стали чаще всего используются?
А1. Нержавеющая сталь 201 подходит для использования в сухой взрывоопасной среде. Легко ржаветь в воде
А2. Нержавеющая сталь 304, уличная или влажная среда, высокая коррозионная стойкость и кислотостойкость.
А3. Нержавеющая сталь 316 с добавлением молибдена, повышенная коррозионная стойкость и питтинговая коррозионная стойкость, особенно подходит для морской воды и химических сред.
В2. как мы можем гарантировать качество?
A1: Строго в соответствии со стандартом ISO9001, продукция прошла
А2. Сертификация CE/ROHS/EN Всегда предварительный образец перед массовым производством; Всегда окончательная проверка перед отправкой;
Вопрос 3. что вы можете купить у нас?
А3. Регулятор давления, манометры, трубные фитинги, электромагнитный клапан, игольчатый клапан, обратный клапан и т. д.
Вопрос 4. Какой минимальный заказ?
А4. Все товары есть на складе, минимальный заказ составляет 1 шт., как правило, в соответствии с требованиями клиентов, неважно.
Вопрос 5. какие услуги мы можем предоставить?
А1. Принятые условия доставки: FOB,CIF,EXW;
А2. Принимаемая валюта платежа: доллар США, CNY;
А3. Принятый тип оплаты: T/T, L/C, Western Union;
А4. Язык общения: английский, китайский
Вопрос 6. Сколько времени займет посылка?
А6. Если это экспресс, это займет 3-7 дней. Если доставка по морю, это займет около 20-30 дней.
Вопрос 7. Если возникнут вопросы, когда я получу товар, как их решить?
А7. На продукт распространяется гарантия, и мы предложим вам онлайн- или видеотехническую поддержку.
