Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFK
Сертификация: CE
Номер модели: WV4H
Условия оплаты и доставки
Количество мин заказа: 1
Цена: 107.71USD
Упаковывая детали: Упаковка Expotrt
Время доставки: 30 дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 3000PC
Материал: |
Нержавеющая сталь, SS316L |
СМИ: |
газ |
Власть: |
Руководство |
Давление: |
Высокое давление |
Структура: |
Диафрагма |
Приложение: |
Промышленный |
Стандартный или нестандартный: |
Стандартный |
Тип: |
тип диафрагмы |
Материал корпуса: |
Нержавеющая сталь |
Размер: |
1/4,1/2 |
Название продукта: |
Мембранный клапан с ручным управлением |
Материал: |
Нержавеющая сталь, SS316L |
СМИ: |
газ |
Власть: |
Руководство |
Давление: |
Высокое давление |
Структура: |
Диафрагма |
Приложение: |
Промышленный |
Стандартный или нестандартный: |
Стандартный |
Тип: |
тип диафрагмы |
Материал корпуса: |
Нержавеющая сталь |
Размер: |
1/4,1/2 |
Название продукта: |
Мембранный клапан с ручным управлением |

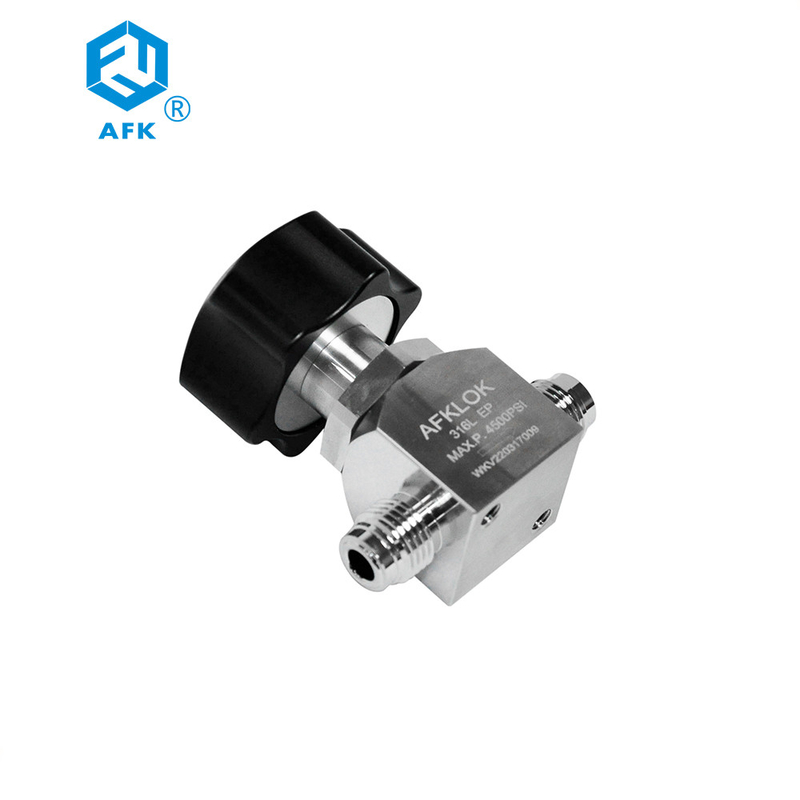

Для большого расхода AFK, вакуумный клапан высокого давления, уплотнение из нержавеющей стали, мембранный клапан с ручным управлением, коррозионная стойкость
|
Особенности мембранного клапана с ручным управлением 1. Максимальное рабочее давление может достигать 31 МПа. 2. Полностью обернутая конструкция седла клапана с превосходной способностью к расширению и загрязнению. 3. Диафрагма из никель-кобальтового сплава имеет более высокую прочность и устойчивость к коррозии. 4. Стандартная шероховатость Ra0 — двадцать пять мкм (класс BA) или электрополировка Ra0 — тринадцать мкм (класс EP) — дополнительно. 5. Скорость утечки при испытании гелием < 1x10-9 STD см3/с. 6. Доступны пневматические приводы. 7. Срок службы пневматического клапана может достигать 100000 раз. |
|
Элемент | Описание детали | Материал |
| 1 | ручка | Алюминий | |
| 2 | Привод | Алюминий | |
| 3 | Шток клапана | 304 СС | |
| 4 | Капот | S17400 | |
| 5 | Гайка крышки | 316 СС | |
| 6 | Кнопка | Латунь | |
| 7 | Диафрагма | Никель-кобальтовый сплав | |
| 8 | Седло клапана | ПХТФЭ | |
| 9 | Корпус клапана | 316Л СС |
| WV4H | |||||||
| 6л | ТВ | 4 | МР4 | Представительский тип | Процесс очистки | ||
| материал корпуса | TW: дюймовая трубка SWL Joint | 4:1/4" | Тип розетки | Размер выхода | ручка | Стандарт (класс BA) | |
| 6Л:316Л СС | MR: соединение MCR с наружной резьбой | То же, что вход | C:Пневматический нормально закрытый | O2: Очистка кислорода | |||
| 6LV:316L ВАР | FR: соединение MCR с внутренней резьбой | O: Пневматический, нормально открытый | EP: сверхвысокая чистота (класс EP) | ||||
| 6LW:316L ВИМ-ВАР | TF: дюймовый внешний диаметр соединения | ||||||
| FNS:NPT Женский | |||||||
| Данные о расходе: воздух при 21 ℃ (70 ℉), вода при 16 ℃ (60 ℉). | |||
| 1 | падение давления при максимальном давлении воздуха, бар (фунт на квадратный дюйм) | воздух (л/мин) | вода (л/мин) |
| 2 | 0,68(10) | 64 | 2.4 |
| 3 | 3,4(50) | 170 | 5.4 |
| 4 | 6,8(100) | 300 | 7,6 |
| основной номер заказа | тип и размер порта | размер дюймы (мм) | |||
| А | Б | С | л | ||
| WV4H-6L-TW4- | 1/4"-трубка-w | 0,44(11,2) | 0,3(7,6) | 1,12(28,6) | 1,81(45,9) |
| WV4H-6L-FR4- | 1/4"-FA-MCR | 0,44(11,2) | 0,86(21,8) | 1,12(28,6) | 2,85(72,3) |
| WV4H-6L-MR4- | 1/4"-MA-MCR1/4 | 0,44(11,2) | 0,58(14,9) | 1,12(28,6) | 2,24(57,0) |
| WV4H-6L-TF4- | ОД | 0,44(11,2) | 0,70(17,9) | 1,12(28,6) | 2,54(64,4) |
| основной номер заказа | тип и размер порта | размер дюймы (мм) | ||||
| А | Б | С | Д | л | ||
| WV4H-6L-TW4- | 1/4"-трубка-w | 0,44(11,2) | 0,3(7,6) | 1,12(28,6) | 0,3(7,6) | 1,74 (44,2) |
| WV4H-6L-TF4- | 1/4" наружный диаметр | 0,44(11,2) | 0,70(17,9) | 1,12(28,6) | 0,3(7,6) | 2,54(64,4) |
| WV4H-6L-FR4- | 1/4"-FA-MCR | 0,44(11,2) | 0,86(21,8) | 1,12(28,6) | 0,86(21,8) | 2,78(70,6) |
| WV4H-6L-MR4- | 1/4"-MA-MCR1/4 | 0,44(11,2) | 0,62(15,7) | 1,12(28,6) | 0,62(15,7) | 2,24(57,0) |
Часто задаваемые вопросы
В. Вы производитель?
А. Да, мы являемся производителем.
К.Что такое время выполнения?
А.3-5 дней. 7-10 дней по 100 шт.
В. Есть ли у вас сертификаты?
У нас есть сертификат CE.
В. Какие материалы у вас есть?
Доступны алюминиевый сплав и хромированная латунь. На фотографии изображена хромированная латунь. Если вам нужен другой материал, пожалуйста, свяжитесь с нами.
