Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFK
Сертификация: CE
Номер модели: R11
Условия оплаты и доставки
Количество мин заказа: 1
Цена: обсуждаемый
Упаковывая детали: Упаковка Expotrt
Время доставки: 1век
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000пк
Материал: |
Нержавеющая сталь, SS304/SS316L, 316 |
Гарантия: |
1 год |
Выход: |
0~25,0~50,0~100,0~250,0~500psig |
КВ: |
0,08 |
Вход: |
500,3000psig |
Применимая температура: |
-40℃~230℃ |
Материал: |
Нержавеющая сталь, SS304/SS316L, 316 |
Гарантия: |
1 год |
Выход: |
0~25,0~50,0~100,0~250,0~500psig |
КВ: |
0,08 |
Вход: |
500,3000psig |
Применимая температура: |
-40℃~230℃ |

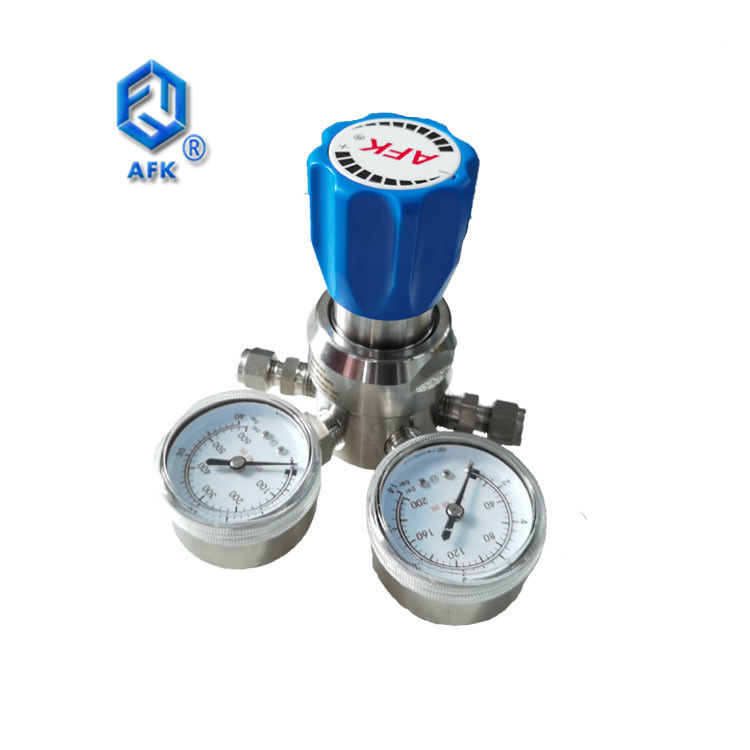

Регулятор давления нержавеющей стали серии R11 диафрагма Одно-этапа, выход диафрагмы структуры вакуума нержавеющий. Он имеет давление поршеня уменьшая структуру, постоянн давление выхода, главным образом используемое для высокого давления входного сигнала, соответствующее для очищенных газа, коррозионного газа etc.
| КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ | ТИПИЧНЫЕ ПРИМЕНЕНИЯ |
| Одно-этап уменьшает структуру | Лаборатория |
| Используйте трудно-уплотнение между телом и диафрагмой | Хроматограф газа |
| Поток тела: 1/4" NPT (F) | Лазер газа |
| Легкий для того чтобы подмести внутри тела | Автобус газа |
| Внутренность сетки фильтра | Масло и химическое undustry |
| Панель mountable или стена установили | Испытанное инструментирование |
| R11 | L | B | B | D | G | 00 | 02 | P |
| Деталь | Материал тела | Отверстие тела | Входное давление |
Выход Давление |
Манометр |
Вход размер |
Выход размер |
Марк |
| R11 | L: 316 | D: 3000 psi | F: 0-500psig | G: Датчик Mpa | 00: 1/4 ″ NPT (F) | 00: 1/4 ″ NPT (F) | P: Установка панели | |
| B: Латунь | B | E: 2200 psi | G: 0-250psig | P: Датчик Psig/Адвокатуры | 01: 1/4 ″ NPT (M) | 01: 1/4 ″ NPT (M) | R: С клапаном сброса | |
| D | F: 500 psi | K: 0-50pisg | W: Отсутствие датчика | 23: CGGA330 | ″ OD 10:1/8 | N: Игла телится | ||
| G | L: 0-25psig | 24: CGGA350 | 11: 1/4 ″ OD | D: Клапан Diaphregm | ||||
| J | 27: CGGA580 | ″ OD 12:3/8 | ||||||
| M | 28: CGGA660 | 15:6mm OD | ||||||
| 30: CGGA590 | 16:8mm OD | |||||||
| 52: G5/8 ″ - RH (F) | ||||||||
| 63: W21.8-14H (F) | ||||||||
| 64: W21.8-14LH (F) |
| СПЕЦИФИКАЦИЯ | |
| Максимальное входное давление: | 500,3000psi |
| Давление выхода: | 0~25,0~50,0~100,0~250, 0~500 psig |
| Давление доказательства: | 1,5 раз максимального расценк давления |
| Работая tem: | -40℉~+446℉ (- 40℃~+230℃) |
| Тариф утечки: | sec 2*10-8 atm cc/он |
| Cv: | 0,08 |
| МАТЕРИАЛ | |
| Тело: | 316L, латунь |
| Крыша: | 316L, латунь |
| Диафрагма: | 316L |
| Сетка фильтра: | 316L (10U m) |
| Место клапана: | PCTFE, PTFE, Vespel |
| Нагруженная весна -: | 316L |
| Поляк диска клапана регулированный: | 316L |
