Подробная информация о продукции
Место происхождения: Guangdong, China (Mainland)
Фирменное наименование: AFK
Сертификация: CE
Номер модели: Р11-Б
Условия оплаты и доставки
Количество мин заказа: 1 Set / Sets
Цена: обсуждаемый
Упаковывая детали: В коробке. Она на вашей просьбе.
Поставка способности: 2000 Набор/устанавливает в месяц
материал тела: |
латунный, никель покрыл латунное, нержавеющая сталь 316L |
Структура: |
Диафрагма |
Применимые средства массовой информации: |
газ: кислород, азот, водопод, гелий, СО2 etc… |
Максимальное входное давление: |
3000psi, 500psi. Другие выполнимый. |
ряд давления выхода: |
0~25, 0~50, 0~100, 0~250, 0~500psi. |
Соединение входа: |
1/4" NPTF, 1/4" NPTM, 1/4" ferrule, G5/8, CGA320, CGA540, CGA580 |
Соединение выхода: |
1/4" NPTF, 1/4" NPTM, 1/4" ferrule, ferrule 6mm, ferrule 8mm, колючка |
Температура: |
-10~+74°C (- 40~+165°F) |
Cv: |
0,08 |
Опционный: |
Установка панели, клапан сброса, игольчатый клапан |
материал тела: |
латунный, никель покрыл латунное, нержавеющая сталь 316L |
Структура: |
Диафрагма |
Применимые средства массовой информации: |
газ: кислород, азот, водопод, гелий, СО2 etc… |
Максимальное входное давление: |
3000psi, 500psi. Другие выполнимый. |
ряд давления выхода: |
0~25, 0~50, 0~100, 0~250, 0~500psi. |
Соединение входа: |
1/4" NPTF, 1/4" NPTM, 1/4" ferrule, G5/8, CGA320, CGA540, CGA580 |
Соединение выхода: |
1/4" NPTF, 1/4" NPTM, 1/4" ferrule, ferrule 6mm, ferrule 8mm, колючка |
Температура: |
-10~+74°C (- 40~+165°F) |
Cv: |
0,08 |
Опционный: |
Установка панели, клапан сброса, игольчатый клапан |

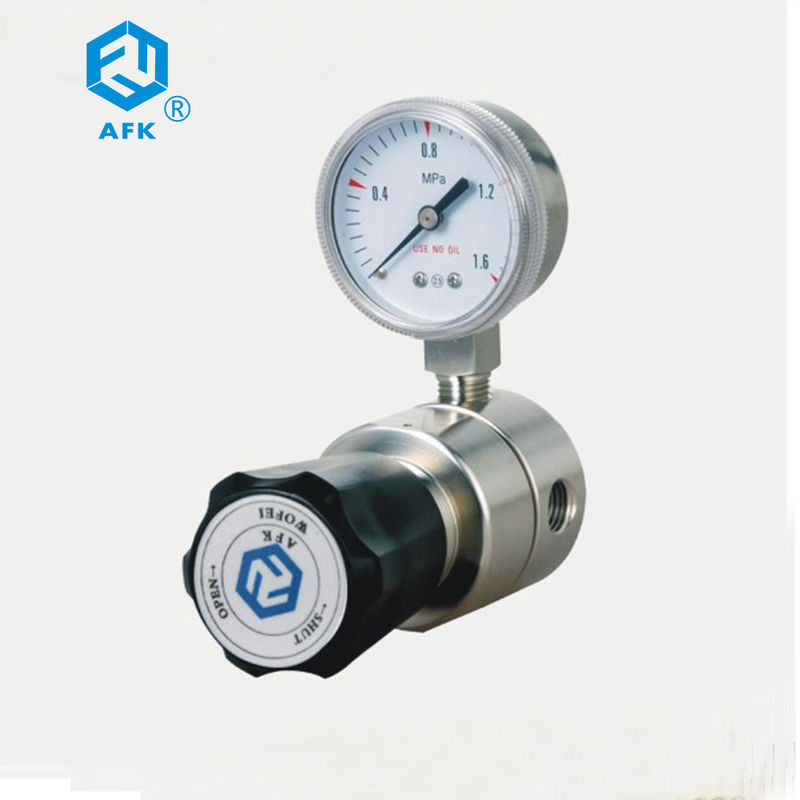

аквариум регулятора давления СО2 цилиндра CGA320 входа
|
Материальный список
|
Данные по Tenchnical
|
||
|
Тело |
316L, латунь
|
Максимальное входное давление
|
500, 3000 psig
|
|
Крыша
|
316L, латунь
|
Давление выхода
|
0~25, 0~50, 0~100, 0~250, 0~500 psig
|
|
Диафрагма
|
316L
|
Давление доказательства
|
1,5 раз максимального расценк давления
|
|
Сетка фильтра
|
316L (10μm)
|
Работая температура
|
-40°F-+165°F (- 40°C-+74°C)
|
|
Место клапана
|
PCTFE, PTFE, Vaspel
|
Тариф утечки
|
2*10-8 atm cc/sec он
|
|
Нагруженная весна -
|
316L
|
Cv
|
0,08
|
|
Поляк диска клапана регулированный
|
316L
|
Поток тела
|
1/4" NPT (F)
|
1) Одиночный - этап уменьшает структуру.
2) Используйте трудно-уплотнение между телом и диафрагмой
3) Поток тела: 1/4" NPT (F)
4) Легкий для того чтобы подмести внутри тела
5) Внутренность сетки фильтра
6) Панель mountable или стена установили
УПОРЯДОЧЕНИЕ ИНФОРМАЦИИ
| R11 | L | B | D | F | G | 00 | 00 | P |
| Деталь |
Тело Materia |
Отверстие тела |
Вход давление |
Выход давление |
Манометр | Размер входа | Размер выхода | метка |
| R11 | L: 316 | D: 3000 psi | F: 0-500 psi | G: Датчик MPa | 00: 1/4" NPT (F) | 00: 1/4" NPT (F) | P: Установка панели | |
| B: Латунь | B | E: 2200 psi | G: 0-250 psi | 01: 1/4" NPT (M) | 01: 1/4" NPT (M) | N: Игольчатый клапан | ||
| D | F: 500 psi | l: 0-100 psi | P: Psig/датчик бара | 23: CGA330 | 10:1/8 «OD | N: Игольчатый клапан | ||
| G | K: 0-50 psi | 24: CGA350 | 11: 1/4" OD | D: Мембранный клапан | ||||
| J | L: 0-25 psi | W: Отсутствие датчика | 28: CGA660 | 12:3/8 «OD | ||||
| M | 28: CGA660 | 15:6mm OD | ||||||
| 30: CGA590 | 16:8mm OD | |||||||
| 52: «- RH G5/8 (F) | ||||||||
| 63: W21.8-14H (F) | ||||||||
| 64: W21.8-14LH (F) |
Зона применения
Направление компании
Мой дорогой друг, если вы хотите знать больше о наших продуктах, то отправить мной дознание или электронную почту, мы ответим вы в течение 24 часов!
Следующая информация должна быть включена в вашем дознании:
1. Давление работы входа фактическое
2. Давление работы выхода фактическое
3. Conenction и размер входа
4. Conenction и размер выхода
5. Материал: латунь или нержавеющая сталь
6. Если вы имеете особенные требования к расхода потока, то пожалуйста покажите его.
7. Количество
Примечания: Ряды манометров, соединителя входа, соединителя выхода можно оборудовать согласовывающ ваши требования. Пожалуйста напишите вышеуказанные описания как возможные как вы можете. Если вы не можете подтвердили его в настоящее время, как раз для того чтобы отправить нами дознание, мы также можете порекомендовать нашу регулярную модель для вас.
