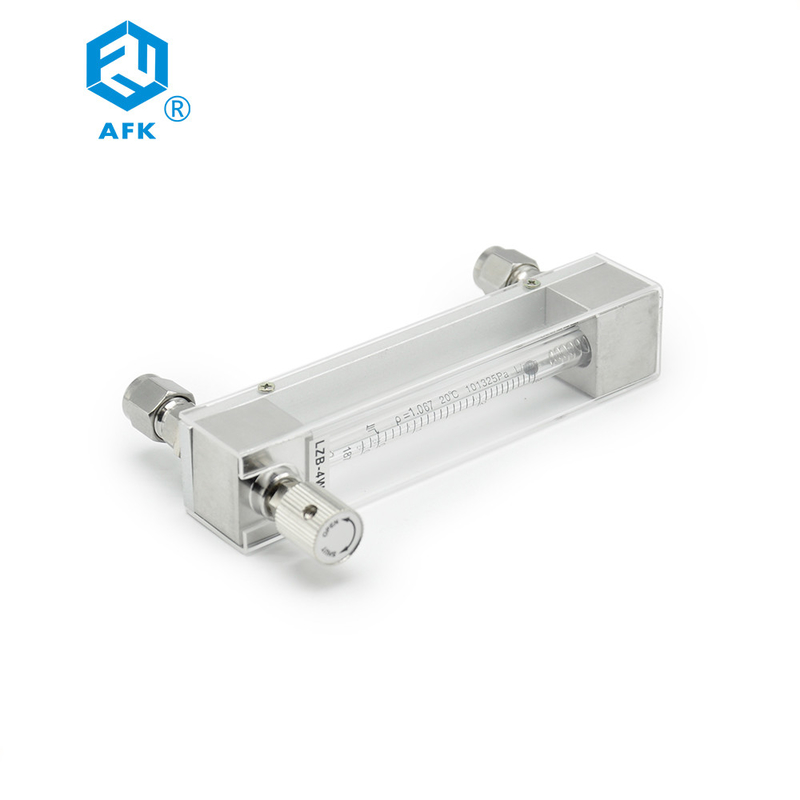

Коррозия высокой точности стеклянной трубки ротаметра газа ЛЗБ анти-

  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
Место происхождения КИТАЙ
Фирменное наименование AFK
Сертификация CE
Номер модели 4WB
Количество мин заказа 1
Цена Negotiable
Упаковывая детали Особенная упаковка
Условия оплаты L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности 5000PCS

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип Роторный расходомер наименование товара Стеклянный ротаметр
Заявление химическая промышленность, нефть, легкая промышленность, медицина Средство Жидкость или газ
Ряд подачи 0.3-3L/min Материал Стекло
Размер 1/4" OD Температура 20℃
Высокий свет

Стеклянная трубка ротаметра высокой точности

,

стеклянная трубка газового ротаметра

,

антикоррозийная стеклянная трубка ротаметра
Оставьте сообщение
Характер продукции

Описание продукта: стеклянный ротаметр

Стеклянные ротаметры серии LZB/LZJ широко используются в химической, нефтяной, легкой промышленности, медицине, охране окружающей среды, пищевых продуктах, измерениях, испытаниях и научно-исследовательских институтах.Они используются для измерения расхода однофазной непульсирующей жидкости (жидкости или газа).Ротаметры из антикоррозионного стекла серии LZB/( )F/LZJ-( )F обладают хорошей коррозионной стойкостью и могут использоваться для измерения кислот (кроме плавиковой кислоты), щелочей, окислителей и других агрессивных газов или жидкостей.Они подходят для химической промышленности, фармацевтики, производства бумаги, удаления сточных вод и т. д.

Коррозия высокой точности стеклянной трубки ротаметра газа ЛЗБ анти- 0

Принцип работы и конструкция стеклянного ротаметра
Расходомер в основном состоит из куска конической стеклянной трубы с большим дном и меньшей верхней частью и поплавком, движущимся вверх и вниз вместе с потоком жидкости (рис. 3). Когда жидкость течет по конусной трубе снизу вверх, поплавок поднимается под действием подъемной силы «S» на поплавок за счет динамической энергии жидкости и силы плавучести жидкости «А». Когда сумма подъемной силы «S» и силы плавучести «А» равна весу поплавка «G» — поплавок находится в равновесии и стабилен на определенной высоте.
шкала на конусной трубке показывает расход жидкости.

Коррозия высокой точности стеклянной трубки ротаметра газа ЛЗБ анти- 1

Коррозия высокой точности стеклянной трубки ротаметра газа ЛЗБ анти- 2



Коническая труба расходомера LZB/LZB-( )F представляет собой трубу с гладкой внутренней стенкой из стеклянного ротаметра.
Для расходомера с диаметром отверстия больше DNl5 поплавок перемещается вверх и вниз вдоль направляющего стержня и остается устойчивым; на внутренней стенке конической трубы расходомера LZJ/LZJ-()F имеются три направляющих края, удерживающих поплавок. стабильный (см. рис. 5). Расходомер с отверстием меньше DN10 использует шланговое соединение, оснащен игольчатым регулирующим клапаном; расходомер с отверстием больше DN15 использует фланцевое соединение.



Габаритные и установочные размеры стеклянного ротаметра

Коррозия высокой точности стеклянной трубки ротаметра газа ЛЗБ анти- 3

Ду (мм) А Б С Д Е Тип соединения
4 178 204 230 Φ10 38,5×33 Шланг
6 178 204 230 Φ10 42×33 Шланг
10 178 208 244 Φ12 45×40 Шланг
15 Φ95 Φ65 470 Φ15 4-Φ14 Фланец
25 Φ115 Φ85 470 Φ25 4-Φ14 Фланец
40 Φ145 Φ110 570 Φ40 4-Φ18 Фланец
50 Φ160 Φ125 570 Φ50 4-Φ18 Фланец
80 Φ185 Φ150 660 Φ80 4-Φ18 Фланец
100 Φ205 Φ170 660 Φ100 4-Φ18 Фланец



Модель и технические параметры стеклянного ротаметра
Ду (мм) Модель Диапазон измерения Длина конической трубы (мм) Степень точности Допустимое измерение состояния жидкости
Вода, 20 ℃ Воздух, 20 ℃, 101325 Па ЛЗБ/ЛЗД LZB-()F LZJ-()F Темп.(℃) Давление (МПа)
4 ЛЗБ-4 ЛЗБ-4Ф (1~10)л/ч (1,6~16)л/ч (2,5~25)л/ч (16~160)л/ч (25~250)л/ч (40~400)л/ч 160 2,5 4 -20~+120 ≤1
6 ЛЗБ-6 ЛЗДЖ-6 ЛЗДЖ-6Ф (2,5~25)л/ч (4~40)л/ч (6~60)л/ч (40~400)л/ч (60~600)л/ч (100~1000)л/ч 2,5
10 ЛЗБ-10 ЛЗДЖ-10 ЛЗДЖ-10Ф (6~60)л/ч (10~100)л/ч (16~160)л/ч (100~1000)л/ч (160~1600)л/ч (250~2500)л/ч
15 ЛЗБ-15 ЛЗДЖ-15Ф (16~160)л/ч (25~250)л/ч (40~400)л/ч (0,25~2,5)м 3 /ч (0,4~4)м 3 /ч (0,6~6)м 3 /ч 350 ≤0,6
25 ЛЗБ-25 ЛЗДЖ-25Ф (40~400)л/ч (60~600)л/ч (100~1000)л/ч (1~10)м 3 /ч (1,6~16)м 3 /ч (2,5~25)м 3 /ч
40 ЛЗБ-40 ЛЗДЖ-40Ф (0,16~1,6)м 3 /ч (0,25~2,5)м 3 /ч (4~40)м 3 /ч (6~60)м 3 /ч 430
50 ЛЗБ-50 ЛЗДЖ-50Ф (0,4~4)м 3 /ч (0,6~6)м 3 /ч (10~100)м 3 /ч (16~160)м 3 /ч 450
80 ЛЗБ-80 ЛЗБ-80Ф (1~10)м 3 /ч (1,6~16)м 3 /ч (50~250)м 3 /ч (80~400)м 3 /ч 500 ≤0,4
100 ЛЗБ-100 ЛЗБ-100Ф (5~25)м 3 /ч (8~40)м 3 /ч (120~600)м 3 /ч (200~1000)м 3 /ч



Материал технологической жидкости, соприкасающейся с частями стеклянного ротаметра
Детали/Материал/Модель ЛЗБ-4,6,10 ЛЗЖ-6,10 ЛЗБ-4Ф ЛЗДЖ-6Ф, 10Ф ЛЗБ-15,25,4 0 ЛЗЖ-15,25,40,50 (Ж) ЛЗБ-50,80,100 ЛЗБ-80,100(Ф)
Плавать СС304 Агат СС304 Упаковка с фторопластом СС304 Упаковка с фторопластом
База Латунь СС304 Чугунная футеровка ПП Чугунная футеровка ПП Чугунная облицовка с покраской Чугунная футеровка ПП
Останавливаться ПП Фторопласт ПП Фторопласт Чугун Фторопласт
Уплотнения и прокладки Нитриловый каучук Фторкаучук Нитриловый каучук Фторкаучук Нитриловый каучук Фторкаучук
Направляющий стержень     СС304   СС304 Упаковка с фторопластом
