Подробная информация о продукции
Место происхождения: КИТАЙ
Фирменное наименование: AFK
Сертификация: CE
Номер модели: CV
Условия оплаты и доставки
Количество мин заказа: 1~10
Цена: обсуждаемый
Упаковывая детали: Упаковка Expotrt
Время доставки: 15Day
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 200PC
Применение: |
Генерал |
Материал: |
Нержавеющая сталь |
Стандартный или нештатный: |
Стандарт |
Тип: |
Последовательно |
Гарантия: |
1 год |
Размер: |
1/8", 1/4", 3/8", 1/2» |
Применение: |
Генерал |
Материал: |
Нержавеющая сталь |
Стандартный или нештатный: |
Стандарт |
Тип: |
Последовательно |
Гарантия: |
1 год |
Размер: |
1/8", 1/4", 3/8", 1/2» |

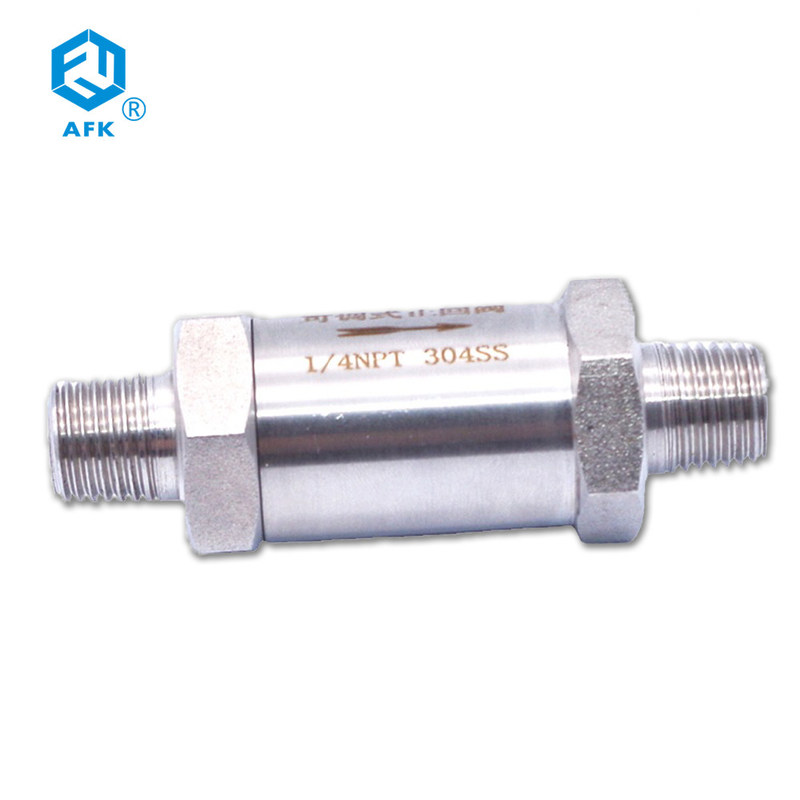

Потока давления нержавеющей стали AFK задерживающий клапан высокого внешнего встроенный
Характеристика встроенного задерживающего клапана
1. Соединения конца предоставляют для того чтобы быть с трубкой end.BSPT AFK или женщиной & внешней нарезкой NPT для варианта
2. исправленные переменной треская весны pressre, ряд от 1 к 25psig ±5%
3. колцеобразное уплотнение обеспечивает отключенное доказательство утечки
4. тарелочка остановленная задней частью уменьшает стресс весны
Особенности встроенного задерживающего клапана
| 1 | Встроенные стопы задерживающего клапана обратили подачу в orde для защиты инструментирования |
| 2 | Материал тела в нержавеющей стали SS316/316L холодной - вычерченный бар |
| 3 | Давление деятельности 3000psi Max.allowed (206bar) |
| 4 | С колцеобразным уплотнением viton |
| 5 | фабрика 100% испытала |
Материал встроенного задерживающего клапана
| деталь | описание части | Qty | материал |
| 1 | тело входа | 1 | SS316/316L |
| 2 | тело выхода | 1 | SS316/316L |
| 3 | кольцо уплотнения | 1 | Fluororubber |
| 4 | тарелочка | 1 | SS316/316L |
| 5 | весна | 1 | SS304 |
| номинальное треская давление | номинальное треская давление |
| 1 | 401 |
| 10 | 7-15 |
| 25 | 20-30 |
Упорядочение информации
| C- | CV | S6- | 04 | A | 1# | |
| Классификация | Имя Prouduct | Материал | Размер (частичный) | Размер (метрический) | Тип соединения | Треская давление |
| Клапан | задерживающий клапан | S6: SS316 | 02:1/8» | 6:6mm | : Конец трубки AFK | 1#:1PSIG |
| S6L: SS316L | 04: 1/4" | 8:8mm | Г-Н: поток мужчины BSPT | 10#:10PSIG | ||
| 06:3/8» | 10:10 mm | FR: женский поток BSPT | 25#:25PSIG | |||
| 08: 1/2» | 12:12 mm | MN: поток NPT мужчины | ||||
| 12:3/4» | FN: женский поток NPT | |||||
| 16:1» | ||||||
Размеры (дюйм)
| Имя | Размер | A-PT/NPT/G | B-PT/NPT/G | C- (mm) | D (mm) |
| CV-01 | 1/8 ″ | 1/8 ″ | 1/8 ″ | 19 | 74 |
| CV-02 | 1/4 ″ | 1/4 ″ | 1/4 ″ | 19 | 74 |
| CV-03 | 3/8 ″ | 3/8 ″ | 3/8 ″ | 22 | 74 |
| CV-04 | ″ 1/2 | ″ 1/2 | ″ 1/2 | 27 | 75,5 |
| CV-06 | 3/4 ″ | 3/4 ″ | 3/4 ″ | 35 | 83,5 |
| CV-8 | 1 ″ | 1 ″ | 1 ″ | 41 | 87,5 |
