Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFK
Сертификация: CE
Номер модели: НВ
Условия оплаты и доставки
Количество мин заказа: 1~10
Цена: обсуждаемый
Упаковывая детали: Упаковка Expotrt
Время доставки: 1век
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000пк
Материал: |
Нержавеющая сталь, СС304 |
Средства массовой информации: |
Газ, воздух |
размер: |
1/2»---4" |
Тип клапана: |
путь 2 |
имя: |

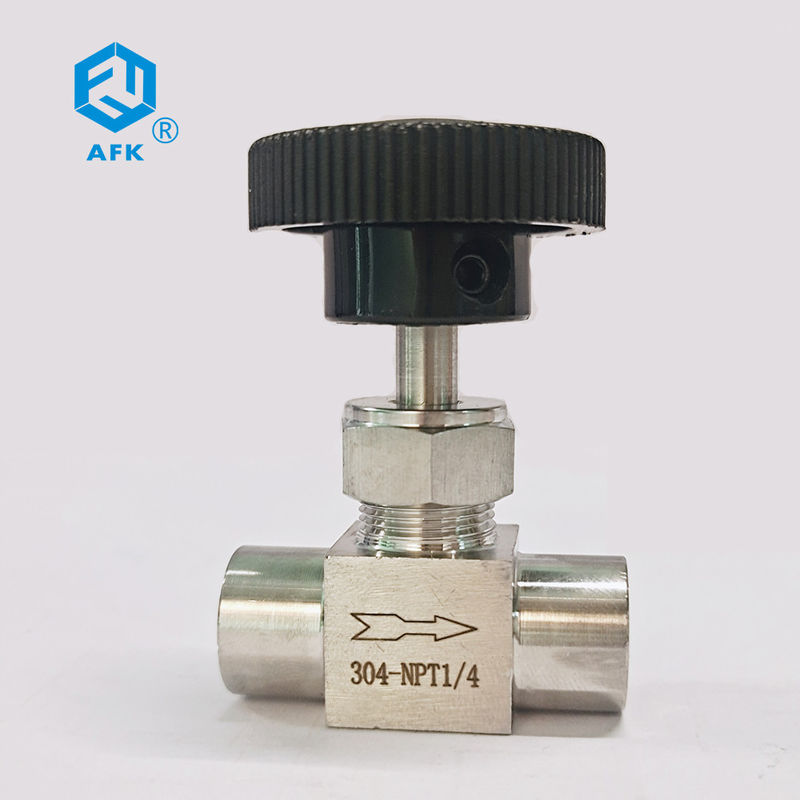

Высокий игольчатый клапан давления |
Давление деятельности: |
6000psig |
Материал: |
Нержавеющая сталь, СС304 |
Средства массовой информации: |
Газ, воздух |
размер: |
1/2»---4" |
Тип клапана: |
путь 2 |
имя: |
Высокий игольчатый клапан давления |
Давление деятельности: |
6000psig |
характеристика
Куя тело имеет прямые игольчатые клапаны сквозных и угла, который нужно выбрать от
Тело сделано из нержавеющей стали SS316/316L, и максимальное давление работы 6000psig (бар 413) на ℃ 37 (10 (TF)
Панель mountable
Стандарт материальное tfm1600 заполнителя
тест 100% фабрики
Таблица выбора
| C | NV | 1 | 1 | S6- | 02 | T | ||
| Классификация | Название продукта | Тип клапана | Клапан Paterial | Материал | Размер (частичный) | Размер (Mrtric) | Тип соединения | Упаковка |
| C: Клапан | NV: Игла Vlave | 1: Выкованный |
1: Встроенная картина |
S6: SS316
|
02:1/8»
|
4:4mm
|
: Конец tbue AFK
|
T: TFM1600 |
| 2: Картина угла | S6: SS316L |
04: 1/4"
|
6:6mm |
FR: женский поток bspt
|
||||
|
06:3/8» |
8:8mm |
Г-Н: мужской поток bspt |
||||||
| 08: 1/2» |
10:10 mm |
MN: Поток NPT мужчины |
||||||
| 12:12 mm | FN: женский поток NPT |
Таблица размера внутреннего игольчатого клапана потока
| Тип | Conn. /Size | Отверстие | Размеры (mm) | ||||||||
| Вход/выход | mm | В. | B | C | D | E | F | ||||
| Гаечная резьба | Часть | 1/8" | 4 | 0,16 | 46 | 23 | 72,7 | 36 | 24,2 | 11,5 | |
| 1/4" | 4 | 0,16 | 46 | 23 | 72,7 | 36 | 24,2 | 11,5 | |||
| 3/8" | 6 | 0,24 | 52 | 26 | 86,5 | 50 | 28,4 | 13,0 | |||
