Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFK
Сертификация: CE
Номер модели: бв
Условия оплаты и доставки
Количество мин заказа: 1~10
Цена: обсуждаемый
Упаковывая детали: Упаковка Expotrt
Время доставки: 1век
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000пк
Материал: |
Нержавеющая сталь |
Структура: |
Шарик |
Гаван размер: |
1/4" |
Давление: |
3000пси |
Температура средств массовой информации: |
Нормальная температура |
Стандартный или нештатный: |
Стандарт |
Средства массовой информации: |
Вода, газ, масло |
Применение: |
Генерал |
размер: |
1/4" НПТ |
Тип клапана: |
путь 2 |
Материал: |
Нержавеющая сталь |
Структура: |
Шарик |
Гаван размер: |
1/4" |
Давление: |
3000пси |
Температура средств массовой информации: |
Нормальная температура |
Стандартный или нештатный: |
Стандарт |
Средства массовой информации: |
Вода, газ, масло |
Применение: |
Генерал |
размер: |
1/4" НПТ |
Тип клапана: |
путь 2 |

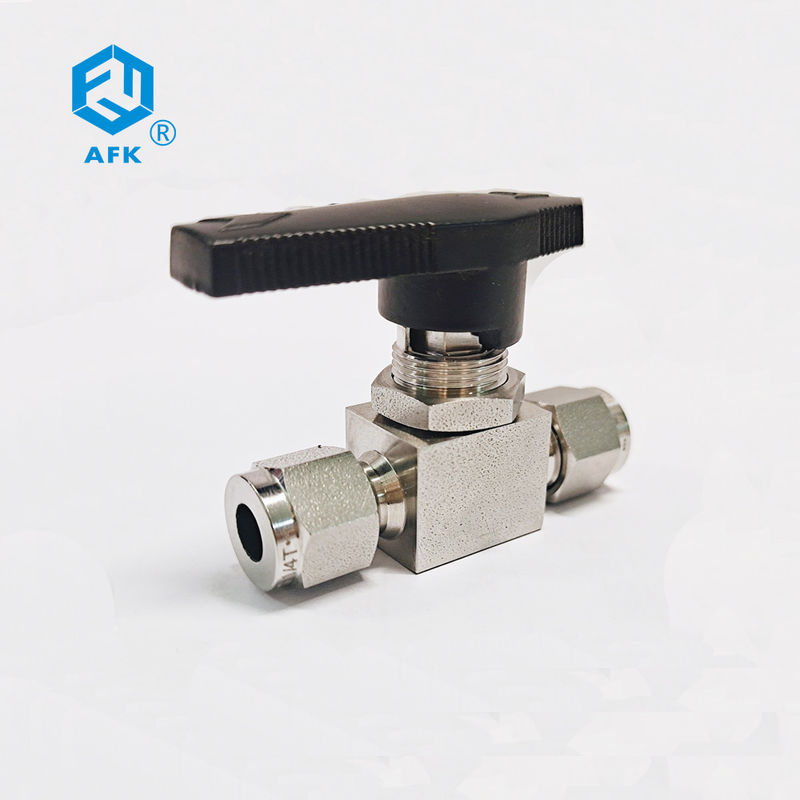

Характеристики шарикового клапана нержавеющей стали
Черные ручки со стрелкой показывают направление подачи как стандарт; металл регулирует для варианта
Пакуя болт позволяет легкой пакуя регулировке
Подача панели mountable двухнаправленная. Микро-законченный плавая шарик обеспечивает отключенное доказательство утечки
Соединения конца доступные с концом трубки AFK, BSPT или женщиной & внешней нарезкой NPT
Особенности шарикового клапана нержавеющей стали
Включено-выключено шариковый клапан обслуживания с картиной 2 путей
Шариковый клапан обслуживания отклонителя с картиной 3 путей
Материал тела в нержавеющей стали SS316/316L
Максимальное позволенное давление работы: 50kg, 3000psig, 6000psig и 10000psig
С колцеобразным уплотнением Viton
фабрика 100% испытала
Характеристики материала места
Ptfe
Общий материал места используемый в много шариковых клапанов. Соответствующий для почти всех применений.
TFM1600
Доработанное PTFE. Превосходный материал места для применений очищенности. Очень низкий остаточный материал во время деятельности.
Более низкий коэффициент деформации чем PTFE, но более высокая оценка давления и температуры чем PTFE. Равный химической устойчивости к материалу PTFE.
Взгляд украдкой
Превосходный материал места для высокого давления и высокотемпературных применений. Превосходная химическая устойчивость. Смогите быть использовано непрерывно в горячей воде или паре без постоянной потери в физических свойствах. Высокопрочный для враждебной окружающей среды и высокого давления.
Характер продукции
| Название продукта | Мини шариковый клапан давления Instructment высокий |
| Материал | нержавеющая сталь |
| Цвет | никель белый |
| Стандарт | GB |
| Давление | 1000psi, 3000psi, 6000psi |
| Температура | 121℃ |
| Поток | JRC, NPT, BSP |
| Тип | Conn. /Size | Отверстие |
Размеры (mm)
|
|||||||||
| Вход/выход | Mm | В. | B | C | D | E | F | Размер отверстия панели | Максимальная толщина панели | |||
|
КОНЕЦ ТРУБКИ AFK
|
Частичный | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2» | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Метрический | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| ВНЕШНЯЯ НАРЕЗКА | Частичный | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,4 | 29,2 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2» | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| ВНЕШНЯЯ НАРЕЗКА | Частичный | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,0 | 40,0 | 12,0 | 75 | 45 | 15,8 | 7,0 | ||
| 1/2» | 10,0 | 0,39 | 64,0 | 32,0 | 42,3 | 43,5 | 75 | 45 | 15,8 | 6,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
