Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFK
Сертификация: CE
Номер модели: бв
Условия оплаты и доставки
Количество мин заказа: 1~10
Цена: обсуждаемый
Упаковывая детали: Упаковка Expotrt
Время доставки: 1век
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 5000пк
Материал: |
Нержавеющая сталь, СС304 |
Структура: |
Шарик |
Гаван размер: |
Стандарт, 1/8" 1/4" 3/8" 1/2», 1/4" |
Средства массовой информации: |
Вода, газ, масло, воздух |
Соединение: |
Продетый нитку |
Тип клапана: |
путь 2 |
Материал: |
Нержавеющая сталь, СС304 |
Структура: |
Шарик |
Гаван размер: |
Стандарт, 1/8" 1/4" 3/8" 1/2», 1/4" |
Средства массовой информации: |
Вода, газ, масло, воздух |
Соединение: |
Продетый нитку |
Тип клапана: |
путь 2 |
Характеристики

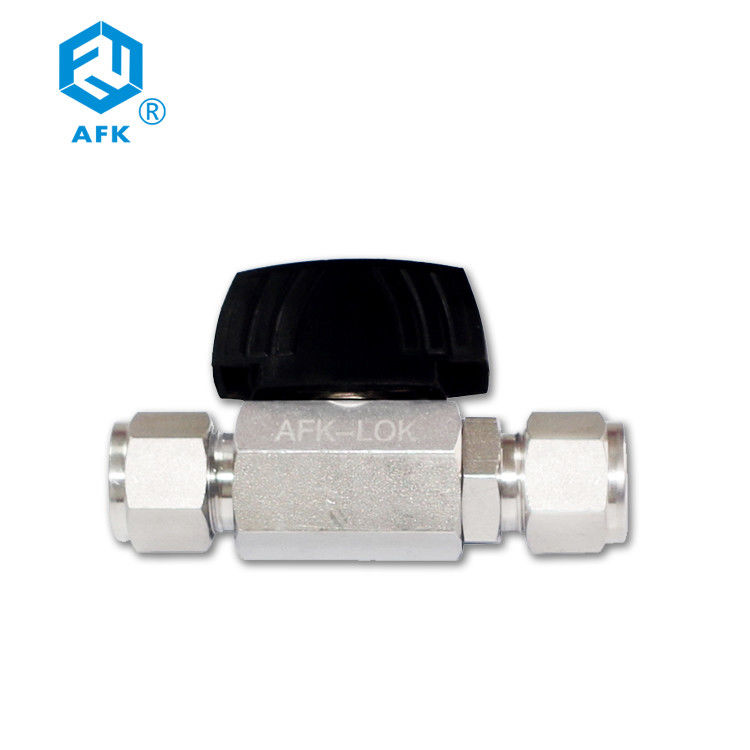

| Черная ручка со стрелкой показывает направление подачи, соединения конца доступные с концом трубки AFK, внешней нарезкой BSPT или NPT. |
Особенности
|
Деталь | Описание части | Qty | Материал |
| 1 | Ручка | 1 | Нейлон | |
| 2 | Запирая гайка | 1 | SS304 | |
| 3 | Шайба весны | 1 | SS304 | |
| 4 | Шайба | 2 | SS304 | |
| 5 | Набивка сальника | 2 | PTFE | |
| 6 | Стержень | 1 | SS316/316L | |
| 7 | Тело | 1 | SS316/316L | |
| 8 | Шарик | 1 | SS316/316L | |
| 9 | Место | 2 | PTFE | |
| 10 | Колцеобразное уплотнение тела | 1 | Viton | |
| 11 | Крышка конца | 1 | SS316/316L |
Таблица выбора
| C- | 2 | BV | S6- | 02 | A | 1P | |
| Classific Ation | Тип продукта | Тип клапана | Материал | Размер (частичный) | Размер (метрический) | Тип соединения | Max.Working Pressurs |
| C: клапан | 2:2PC | BV: двухсторонний шариковый клапан | S6: SS316 | 04: 1/4" | 6:6mm | : Конец трубки AFK | 1P: SIG 1000P |
| S6L: SS316L | 06:3/8» | 8:8mm | Г-Н: Поток мужчины BSPT | ||||
| 08: 1/2» | 10:10 mm | MN: Поток NPT мужчины | |||||
| 012:3/4» | 12:12 mm | ||||||
| 18:18 mm | |||||||
| Тип | Conn. /Size | Отверстие | Размеры (mm) | |||||
| Вход/выход | mm | В. | B | C | D | |||
| КОНЕЦ ТРУБКИ AFK | Частичный | 1/4' | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
| 3/8" | 7,5 | 0,27 | 78,2 | 41,0 | 33,1 | 9,5 | ||
| 1/2» | 9,0 | 0,35 | 90,5 | 50,0 | 41,3 | 13,5 | ||
| 3/4" | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16,0 | ||
| Метрический | 6mm | 5,0 | 0,19 | 72,6 | 41,0 | 31,4 | 8,5 | |
| 8mm | 5,0 | 0,19 | 74,5 | 41,0 | 31,4 | 8,5 | ||
| 10mm | 7,0 | 0,27 | 78,5 | 41,0 | 33,1 | 9,5 | ||
| 12mm | 9,0 | 0,35 | 90,1 | 50,0 | 41,3 | 13,5 | ||
| 18mm | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16,0 | ||
| Поток мужчины BSPT | Частичный | 1/4" | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
| Поток NPT мужчины | Частичный | 1/4" | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
