Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: AFK
Сертификация: CE
Номер модели: УТ
Условия оплаты и доставки
Количество мин заказа: 1~10
Цена: обсуждаемый
Упаковывая детали: Упаковка Expotrt
Время доставки: 1век
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 5000пк
Материал: |
Нержавеющая сталь, 316L, нержавеющая сталь 304 или 316, нержавеющее Steel304 316L |
Методы: |
Выкованный |
Средство: |
Газ |
Имя: |
штуцеры трубки нержавеющей стали |
Гарантия: |
1 год |
Размер: |
1/2» |
Применение: |
Масло, вода, газ |
стандарт: |
ГБ |
Материал: |
Нержавеющая сталь, 316L, нержавеющая сталь 304 или 316, нержавеющее Steel304 316L |
Методы: |
Выкованный |
Средство: |
Газ |
Имя: |
штуцеры трубки нержавеющей стали |
Гарантия: |
1 год |
Размер: |
1/2» |
Применение: |
Масло, вода, газ |
стандарт: |
ГБ |
Шоу *Product

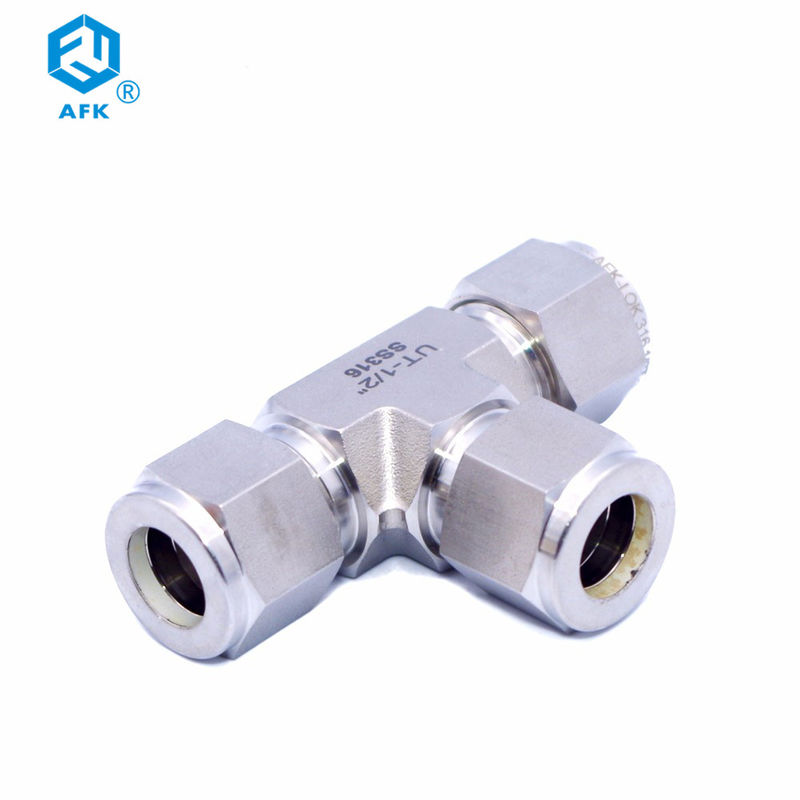

*Name: UT (штуцер тройника соединения)
*Size: дюйм 1/2
*Connection: Ferrule OD
*Pressure: 3000 Psi
*Material: Нержавеющая сталь 316
Соединяет частичную трубку (дюйма)
| Номер детали. |
Трубка OD
T
|
Размеры (mm) | ||||||||
|
E
MIN.
|
h | H | F | Я | L | |||||
| дюйм | mm | дюйм | mm | дюйм | mm | |||||
| UT-01 | 1/16 | 1,68 | 1,3 | 3/8 | 9,52 | 5/16 | 7,93 | 8,6 | 14,0 | 17,8 |
| UT-02 | 1/8 | 3,17 | 2,3 | 3/8 | 9,52 | 7/16 | 11,11 | 12,7 | 15,7 | 22,4 |
| UT-03 | 3/16 | 4,76 | 3,0 | 1/2 | 12,70 | 1/2 | 12,70 | 13,7 | 17,8 | 24,4 |
| UT-04 | 1/4 | 6,35 | 4,8 | 1/2 | 12,70 | 9/16 | 14,28 | 15,2 | 19,6 | 26,9 |
| UT-05 | 5/16 | 7,93 | 6,4 | 5/8 | 15,87 | 5/8 | 15,87 | 16,3 | 21,3 | 28,7 |
| UT-06 | 3/8 | 9,52 | 7,1 | 5/8 | 15,87 | 11/16 | 17,46 | 16,8 | 23,1 | 30,5 |
| UT-08 | 1/2 | 12,7 | 10,4 | 13/16 | 20,63 | 7/8 | 22,22 | 22,9 | 25,9 | 36,1 |
| UT-10 | 5/8 | 15,87 | 12,7 | 15/16 | 23,81 | 1 | 25,40 | 24,4 | 28,7 | 38,8 |
| UT-12 | 3/4 | 19,05 | 15,7 | 1-1/16 | 26,98 | 1-1/8 | 28,57 | 24,4 | 29,7 | 39,9 |
| UT-14 | 7/8 | 22,22 | 18,3 | 1-3/16 | 30,16 | 1-1/4 | 31,75 | 25,9 | 34,5 | 44,7 |
| UT-16 | 1 | 25,4 | 22,4 | 1-3/8 | 34,92 | 1-1/2 | 38,10 | 31,2 | 36,8 | 49,0 |
| UT-20 | 1-1/4 | 31,75 | 27,7 | 1-11/16 | 42,86 | 1-7/8 | 47,63 | 41,1 | 44,5 | 66,5 |
| UT-24 | 1-1/2 | 38,1 | 34,0 | 2 | 50,80 | 2-1/4 | 57,15 | 50,0 | 50,8 | 78,0 |
| UT-32 | 2 | 50,8 | 46,0 | 2-3/4. | 69,85 | 3 | 76,20 | 67,6 | 69,8 | 107,2 |
Соединяет метрическую трубку
| Номер детали. |
Трубка OD
T
|
Размеры (mm) | |||||
|
E MIN. |
h | H | F | Я | I1 | ||
| mm | дюйм | mm | |||||
| UT-M02 | 2 | 1,7 | 9,52 | 12,70 | 12,9 | 15,7 | 22,3 |
| UT-M03 | 3 | 2,4 | 9,52 | 11,11 | 12,9 | 15,7 | 22,3 |
| UT-M04 | 4 | 2,4 | 12,7 | 12,70 | 13,7 | 18,8 | 25,4 |
| UT-M06 | 6 | 4,8 | 12,7 | 14,28 | 15,3 | 19,6 | 27,0 |
| UT-M08 | 8 | 6,4 | 14,28 | 15,87 | 16,2 | 21,3 | 28,8 |
| UT-M10 | 10 | 7,9 | 17,46 | 19,05 | 17,2 | 23,9 | 31,5 |
| UT-M12 | 12 | 9,5 | 20,63 | 22,22 | 22,8 | 25,9 | 36,0 |
| UT-M14 | 14 | 11,1 | 23,81 | 25,40 | 24,4 | 28,7 | 38,8 |
| UT-M15 | 15 | 11,9 | 23,81 | 25,40 | 24,4 | 28,7 | 38,8 |
| UT-M16 | 16 | 12,7 | 23,81 | 25,40 | 24,4 | 28,7 | 38,8 |
| UT-M18 | 18 | 15,1 | 26,98 | 30,16 | 24,4 | 29,7 | 39,8 |
| UT-M20 | 20 | 15,9 | 34,92 | 31,75 | 26,0 | 34,5 | 44,6 |
| UT-M22 | 22 | 18,3 | 34,92 | 31,75 | 26,0 | 34,5 | 44,6 |
| UT-M25 | 25 | 21,8 | 34,92 | 38,10 | 31,3 | 36,8 | 49,1 |
| UT-M28 | 28 | 21,8 | 42,86 | 47,63 | 36,6 | 43,2 | 64,0 |
| UT-M30 | 30 | 26,2 | 47,63 | 50,80 | 39,6 | 48,3 | 69,9 |
| UT-M32 | 32 | 28,6 | 47,63 | 50,80 | 42,0 | 49,3 | 72,3 |
| UT-M38 | 38 | 33,7 | 55,56 | 57,15 | 49,4 | 56,4 | 84,0 |
