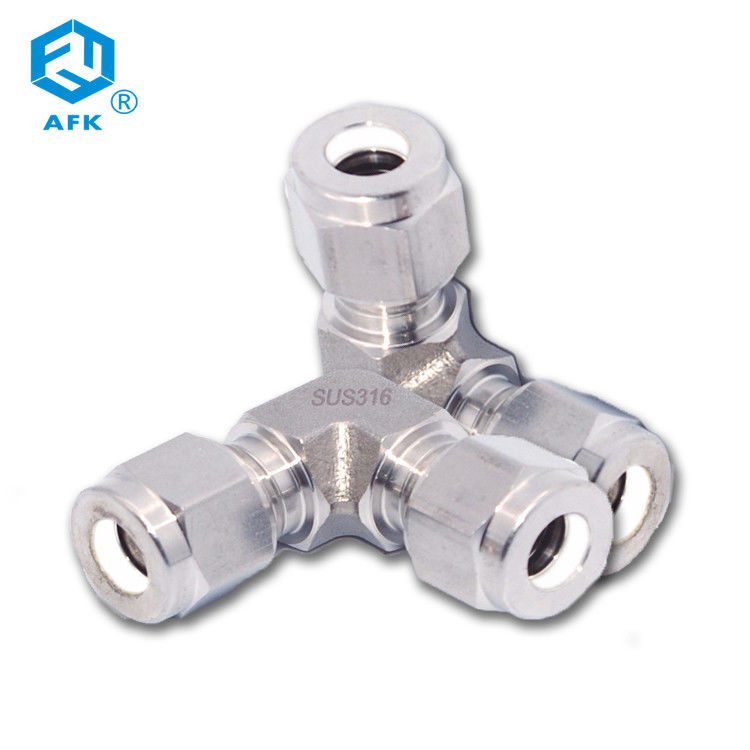

Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы

  • SS316 Double Ferrule Threaded Pipe Fitting Elbow 3000Psi
  • SS316 Double Ferrule Threaded Pipe Fitting Elbow 3000Psi
  • SS316 Double Ferrule Threaded Pipe Fitting Elbow 3000Psi
Место происхождения Китай
Фирменное наименование AFK
Сертификация CE
Номер модели Уе
Количество мин заказа 1~10
Цена 17USD
Упаковывая детали Упаковка Expotrt
Время доставки 1век
Условия оплаты L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности 3000pc

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Материал Нержавеющая сталь, 316L, нержавеющая сталь 304 или 316, нержавеющее Steel304 316L Методы Выкованный
Гарантия 1 год Средство Вода, газ
Поток Нпт Цвет заплетенная нержавеющая сталь
ДЮЙМ 1/8, 1/4, 3/4, 1/2, 8mm
Высокий свет

Двойным продетый нитку Ferrule штуцер трубы

,

SS316 продело нитку штуцер трубы

,

локоть нержавеющей стали 3000Psi
Оставьте сообщение
Характер продукции

Состав типа соединения ferrule трубы

Тип соединение ferrule AFK трубы составлен переднего ferrule, заднего ferrule, гайки ferrule и совместного тела. Предварительный дизайн и строгая проверка качества обеспечивают что соединение трубы совершенно загерметизировано под правильной установкой.

Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы 0

Преимущества соединения ferrule AFK

AFK постоянн улучшает дизайн доказательства утечки своих соединений ferrule для того чтобы позволить они быть использованным в тысячах применений, включая исследование, анализ и отростчатые индустрии аппаратур, биоинженерии, нефти и газ, электричества, петрохимических, и полупроводника обнаружения. AFK фокусирует на следующих ключевых вопросах:

  • Утечка
  • вибрация
  • термальный удар
  • индустриальный стандарт
  • установка
  • корозия



Соединяет частичную трубку (дюйма)

Номер детали.

Трубка OD

T

 Размеры (mm)
E
MIN.		 h H F Я L
дюйм mm дюйм mm дюйм mm
EU-01 1/16 1,68 1,3 3/8 9,52 5/16 7,92 8,6 14,0 17,8
EU-02 1/8 3,17 2,3 3/8 9,52 7/16 1,11 12,7 15,7 22,4
EU-03 3/16 4,76 3,0 1/2 12,70 1/2 12,70 13,7 17,8 24,4
EU-04 1/4 6,35 4,8 1/2 12,70 9/16 14,28 15,2 19,6 26,9
EU-05 5/16 7,93 6,4 9/16 14,28 5/8 15,87 16,3 21,3 28,7
EU-06 3/8 9,52 7,1 5/8 15,87 11/16 17,46 16,8 23,1 30,5
EU-08 1/2 12,70 10,4 13/16 20,63 7/8 22,22 22,9 25,9 36,1
EU-10 5/8 15,87 12,7 15/16 23,81 1 25,40 24,4 28,7 38,8
EU-12 3/4 19,05 15,7 1-1/16 26,98 1-1/8 28,57 24,4 29,7 39,9
EU-14 7/8 22,22 18,3 1-3/16 30,16 1-1/4 31,75 25,9 34,5 44,7
EU-16 1 25,40 22,4 1-3/8 34,92 1-1/2 38,10 31,2 36,8 49,0
EU-20 1-1/4 31,75 27,7 1-11/16 42,86 1-7/8 47,63 41,1 44,5 66,5
EU-24 1-1/2 38,10 34,0 2 50,80 2-1/4 57,15 50,0 50,8 78,0
EU-32 2 50,80 46,0 2-3/4 69,85 3 76,20 67,6 69,8 107,2



Соединяет метрическую трубку

Номер детали.

Трубка OD

T

 Размеры (mm)
E
MIN.		 h H F Я L
mm дюйм mm
EU-M03 3 2,4 9,52 11,11 12,9 15,7 22,3
EU-M04 4 2,4 12,70 12,70 13,7 18,8 25,4
EU-M06 6 4,8 12,70 14,28 15,3 19,6 27,0
EU-M08 8 6,4 14,28 15,87 16,2 21,3 28,8
EU-M10 10 7,9 17,46 19,05 17,2 23,9 31,5
EU-M12 12 9,5 20,63 22,22 22,8 25,9 36,0
EU-M14 14 11,1 23,81 25,40 24,4 28,7 38,8
EU-M15 15 11,9 23,81 25,40 24,4 28,7 38,8
EU-M16 16 12,7 23,81 25,40 24,4 28,7 38,8
EU-M18 18 15,1 26,98 30,16 24,4 29,7 39,8
EU-M20 20 15,9 34,92 31,75 26,0 34,5 44,6
EU-M22 22 18,3 34,92 31,75 26,0 34,5 44,6
EU-M25 25 21,8 34,92 38,10 31,3 36,8 49,1
EU-M28 28 21,8 42,86 47,63 36,3 43,2 64,0
EU-M30 30 26,2 47,63 50,80 39,6 48,3 69,9
EU-M32 32 28,6 47,63 50,80 42,0 49,3 72,3
EU-M38 38 33,7 55,56 57,15 49,4 56,4 84,0



Этот размер для ссылки только предмет для изменений possinle в фактическом продукте (без предварительного уведомления). E ссылается на самое небольшое отверстие. F и l стандартные затягиванные вручную размеры.
