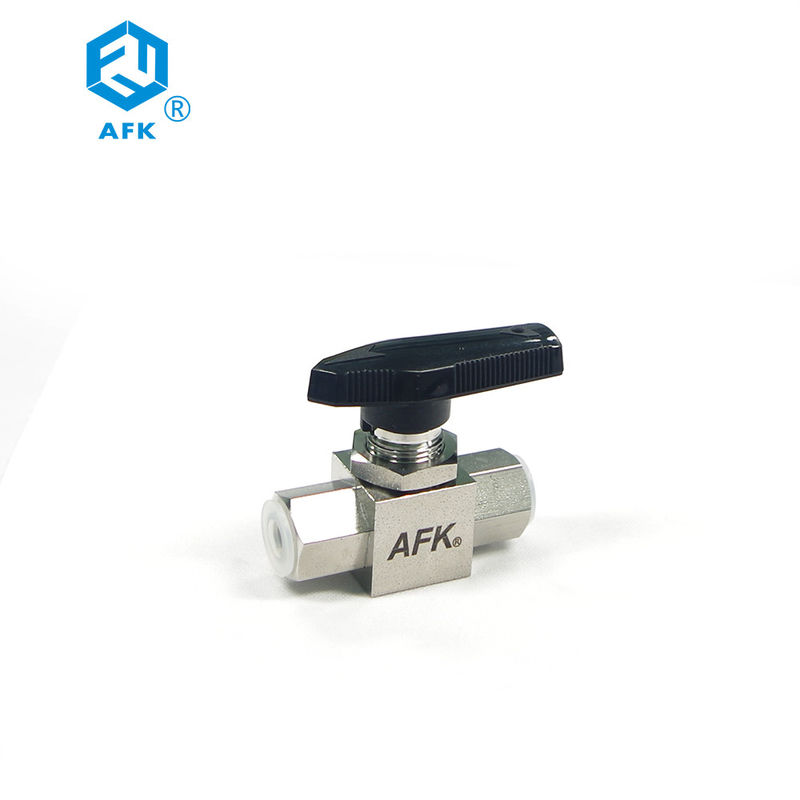

3/4" NPT 3000psi до шариковый клапан BSPT с внутренним потоком
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | Нержавеющая сталь, SS304 | Гаван размер | 1/8" 1/4" 3/8" 1/2», 1/4" |
|---|---|---|---|
| Давление | Низкое давление, высокое давление, 3000PSI | Средства массовой информации | Газ |
| Размер | 3/4", 1/4" NPT | Цвет | нержавеющий цвет |
| Материал тела | Нержавеющая сталь | Соединение | Продетый нитку, подгоняйте запросом клиентов рисуя |
| Тип клапана | путь 2 | ||
| Высокий свет | 3000psi через шариковый клапан,3/4" NPT через шариковый клапан,Шариковый клапан BSPT SS |
||
Характер продукции
Характеристики
Черные ручки со стрелкой показывают направление подачи как стандарт; металл регулирует для варианта
Пакуя болт позволяет легкой пакуя регулировке
Подача панели mountable двухнаправленная. Микро-законченный плавая шарик обеспечивает отключенное доказательство утечки
Соединения конца доступные с концом трубки AFK, BSPT или женщиной & внешней нарезкой NPT
Особенности
Включено-выключено шариковый клапан обслуживания с картиной 2 путей
Шариковый клапан обслуживания отклонителя с картиной 3 путей
Материал тела в нержавеющей стали SS316/316L
Максимальное позволенное давление работы: 50kg, 3000psig, 6000psig и 10000psig
С колцеобразным уплотнением Viton
фабрика 100% испытала
Характеристики материала места
Ptfe
Общий материал места используемый в много шариковых клапанов. Соответствующий для почти всех применений.
TFM1600
Доработанное PTFE. Превосходный материал места для применений очищенности. Очень низкий остаточный материал во время деятельности.
Более низкий коэффициент деформации чем PTFE, но более высокая оценка давления и температуры чем PTFE. Равный химической устойчивости к материалу PTFE.
Взгляд украдкой
Превосходный материал места для высокого давления и высокотемпературных применений. Превосходная химическая устойчивость. Смогите быть использовано непрерывно в горячей воде или паре без постоянной потери в физических свойствах. Высокопрочный для враждебной окружающей среды и высокого давления.
Характер продукции
| Название продукта | Мини шариковый клапан давления Instructment высокий |
| Материал | нержавеющая сталь |
| Цвет | никель белый |
| Стандарт | GB |
| Давление | 1000psi, 3000psi, 6000psi |
| Температура | 121℃ |
| Поток | JRC, NPT, BSP |
Шариковый клапан пути
| Тип | Conn. /Size | Отверстие |
Размеры (mm)
|
|||||||||
| Вход/выход | Mm | В. | B | C | D | E | F | Размер отверстия панели | Максимальная толщина панели | |||
|
КОНЕЦ ТРУБКИ AFK
|
Частичный | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2» | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Метрический | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| ВНЕШНЯЯ НАРЕЗКА | Частичный | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,4 | 29,2 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2» | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| ВНЕШНЯЯ НАРЕЗКА | Частичный | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,0 | 40,0 | 12,0 | 75 | 45 | 15,8 | 7,0 | ||
| 1/2» | 10,0 | 0,39 | 64,0 | 32,0 | 42,3 | 43,5 | 75 | 45 | 15,8 | 6,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
Все размеры в миллиметрах если специфический.
Показанные размеры для ссылки только и подвергают для изменения.
Для других соединений. Пожалуйста контактируйте с представителем по сбыту Afk.
3 материал шарика Valve-50kg ПК конструкции
| Деталь | Описание части | Qty. | Материал |
| 1 | Ручка | 1 | Нейлон |
| 2 | Setscrew ручки | 1 | Chrome покрыл сталь |
| 3 | Стержень | 1 | SS316/316L |
| 4 | Пакуя болт | 1 | SS316/316L |
| 5 | Набивка сальника | 2 | TFM1600 |
| 6 | Колцеобразное уплотнение стержня | 1 | Viton |
| 7 | Гайка панели | 1 | SS304 |
| 8 | Тело | 1 | CF8M |
| 9 | Шарик | 1 | SS316/316L |
| 10 | Место | 2 | TFM1600 |
| 11 | Колцеобразное уплотнение тела | 2 | Viton |
| 12 | Крышка конца | 2 | SS316/316L |
| C- | 3 | BV | S6- | 02 | A | 5k | |
| КЛАССИФИКАЦИЯ | ТИП ПРОДУКТА | ТИП КЛАПАНА | МАТЕРИАЛ | РАЗМЕР (ЧАСТИЧНЫЙ) | РАЗМЕР (MRTRIC) | ТИП СОЕДИНЕНИЯ | MAX.WORKINGPRESSURE |
| C: КЛАПАН | 3:3PC | BVL: ШАРИК VAVE CASTIG | S6: SS316 | 02: 1/8" | 6: 6mm | : КОНЕЦ AFKTUBE | 5k: 50kg |
| 04: 1/4" | 8: 8mm | Г-Н: ПОТОК МУЖЧИНЫ BSPT | |||||
| 06: 3/8" | 10: 0mm | FR: ЖЕНСКИЙ ПОТОК BSPT | |||||
| 08: 1/2» | 12: 12mm | MN: ПОТОК NPT МУЖЧИНЫ | |||||
| 0.12:3/4» | 14:14 mm | FN: ЖЕНСКИЙ ПОТОК NPT | |||||
| 16:16 mm | |||||||
| 18:18 mm | |||||||
| 20:20 mm | |||||||
| 22:22 mm | |||||||
