Подробная информация о продукции
Место происхождения: Guangdong, China (Mainland)
Фирменное наименование: AFK
Сертификация: CE
Номер модели: Я
Условия оплаты и доставки
Количество мин заказа: 1 Piece / Pieces
Цена: обсуждаемый
Упаковывая детали: Внутри сумки ПП прозрачной, маленькая коробка, внешняя коробка.
Поставка способности: 2500 часть/частей в неделю
Тип: |
Тройник |
Материал: |
Нержавеющая сталь |
Методы: |
Выкованный |
Соединение: |
женщина, мужской, двойной ferrule, трубка, сварила |
Форма: |
Равный |
Главный код: |
Шестиугольник |
Применимая жидкость: |
азот, водопод, кислород, аргон, амиак, пропан, воздух и другие газы |
Ряд давления деятельности: |
0-3000psig |
РАЗМЕР: |
1/8", 1/4", 3/8", 1/2», 3/4", 1", 4mm, 6mm, 8mm, 10mm, 12mm |
Форма тела: |
прямое соединение, 90degree локоть, тройник (3 путь), крест (путь 4) |
Тип: |
Тройник |
Материал: |
Нержавеющая сталь |
Методы: |
Выкованный |
Соединение: |
женщина, мужской, двойной ferrule, трубка, сварила |
Форма: |
Равный |
Главный код: |
Шестиугольник |
Применимая жидкость: |
азот, водопод, кислород, аргон, амиак, пропан, воздух и другие газы |
Ряд давления деятельности: |
0-3000psig |
РАЗМЕР: |
1/8", 1/4", 3/8", 1/2», 3/4", 1", 4mm, 6mm, 8mm, 10mm, 12mm |
Форма тела: |
прямое соединение, 90degree локоть, тройник (3 путь), крест (путь 4) |
промышленная трубка разъем-вилки размера штуцера трубы
Сформируйте инструкцию
Инструкция соединения
Особенность

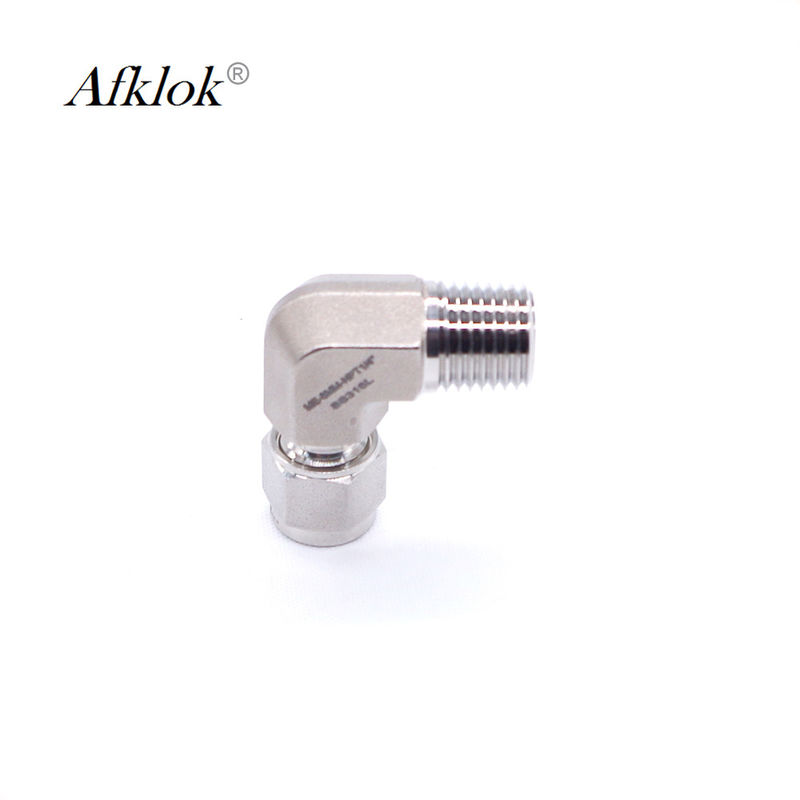

| Мужской локоть (частичный) | ||||||||||
| Трубка OD t | Размер трубы PT-NPT мужской | Номер каталога | B | C | D | E | F | G | H | |
| 1/16 | 1/8 | ME-005-1 | 19,1 | 10 | 18,1 | 8,6 | 1 | 10 | 10 | 15,2 |
| 1/16 | 1/4 | ME-005-2 | 21,8 | 13 | 21,6 | 8,6 | 1 | 14 | 10 | 18,0 |
| 1/8 | 1/8 | ME-01-1 | 23,6 | 10 | 18,1 | 12,7 | 3 | 12 | 10 | 17,0 |
| 1/8 | 1/4 | ME-01-2 | 24,6 | 13 | 22,2 | 12,7 | 3 | 14 | 10 | 18,0 |
| 1/8 | 3/8 | ME-01-3 | 28,4 | 14 | 26,8 | 12,7 | 3 | 17 | 10 | 21,8 |
| 1/8 | 1/2 | ME-01-4 | 31,3 | 17 | 32,7 | 12,7 | 3 | 22 | 10 | 24,7 |
| 3/16 | 1/8 | ME-015-1 | 25,4 | 10 | 19,1 | 13,7 | 3 | 12 | 12 | 18,8 |
| 3/16 | 1/4 | ME-015-2 | 25,4 | 13 | 22,2 | 13,7 | 3 | 14 | 12 | 18,6 |
| 1/4 | 1/8 | ME-02-1 | 27,0 | 10 | 19,1 | 15,3 | 5 | 12 | 14 | 19,6 |
| 1/4 | 1/4 | ME-02-2 | 27,0 | 13 | 22,2 | 15,3 | 5 | 14 | 14 | 19,6 |
| 1/4 | 3/8 | ME-02-3 | 29,7 | 14 | 26,0 | 15,3 | 5 | 17 | 14 | 22,4 |
| 1/4 | 1/2 | ME-02-4 | 31,8 | 17 | 31,0 | 15,3 | 5 | 22 | 14 | 24,4 |
| 3/8 | 1/8 | ME-03-1 | 30,5 | 10 | 21,1 | 16,8 | 6 | 17 | 17 | 21,3 |
| 3/8 | 1/4 | ME-03-2 | 30,5 | 13 | 24,2 | 16,8 | 8 | 17 | 17 | 21,3 |
| 3/8 | 3/8 | ME-03-3 | 31,2 | 14 | 26,0 | 16,8 | 8 | 17 | 17 | 23,1 |
| 3/8 | 1/2 | ME-03-4 | 33,3 | 17 | 31,0 | 16,8 | 8 | 22 | 17 | 26,0 |
| 1/2 | 1/8 | ME-04-1 | 36,1 | 10 | 25,7 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 1/4 | ME-04-2 | 36,1 | 13 | 27,0 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 3/8 | ME-04-3 | 36,1 | 14 | 29,0 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 1/2 | ME-04-4 | 36,1 | 17 | 31,0 | 22,8 | 10 | 22 | 22 | 26,0 |
| 1/2 | 3/4 | ME-04-6 | 40,0 | 19 | 36,8 | 22,8 | 10 | 27 | 22 | 29,7 |
| 1/2 | 1 | ME-04-8 | 45,3 | 22 | 45,2 | 22,8 | 10 | 34 | 22 | 35,2 |
| 5/8 | 3/8 | ME-05-3 | 38,1 | 14 | 30,0 | 24,4 | 12 | 24 | 27 | 27,9 |
| 5/8 | 1/2 | ME-05-4 | 38,1 | 17 | 33,1 | 24,4 | 12 | 24 | 27 | 27,9 |
| 5/8 | 3/4 | ME-05-6 | 40,0 | 19 | 36,8 | 24,4 | 12 | 27 | 27 | 29,7 |
| 3/4 | 1/2 | ME-06-4 | 40,0 | 17 | 34,8 | 24,4 | 15 | 27 | 30 | 29,7 |
| 3/4 | 3/4 | ME-06-6 | 40,5 | 19 | 36,8 | 24,4 | 15 | 27 | 30 | 29,7 |
| 1 | 3/4 | ME-08-6 | 49,0 | 19 | 41,7 | 31,3 | 21 | 34 | 38 | 36,8 |
| 1 | 1 | ME-08-8 | 49,0 | 22 | 44,5 | 31,3 | 21 | 34 | 38 | 36,8 |
Q1. Какие продукты можете вы обеспечить?
Re: Штуцеры обжатия (соединения), гидравлические штуцеры, штуцеры трубки, шариковые клапаны, игольчатые клапаны etc.
Мой дорогой друг, если вы хотите знать больше информации о наших продуктах как размер и чертеж размера, то добросердечно отправляет нами дознание или электронная почта, мы ответим вы в течение 24 часов!
Пожалуйста обеспечьте следующие параметры в вашем дознании как можно больше:
1. Модель нет. Или опишите форму: прямое соединение, локоть 90°, t (3 путь), крест (путь 4)
2. Соединение: Продевать нитку NPT мужской, продевать нитку NPT женский, сваренный ferrule, трубка, колючка шланга.
3. Материал: SS316, SS304
4. Жидкость: какой жидкости использует для? Газ, масло?
5. Фактическое давление работы
6. Количество
Пожалуйста посоветуйте модельному но. или описать что вроде штуцерам вы нужно, тогда мы можем отправить вами точные модель и цитату.
Например,
A. UT, ferrule трубки 1/2», SS316, 100pcs.
Соединение B. прямое, barb* 1/4" шланга 8mm мужчина NPT, азот, 2000psi, SS316, 100pcs.
C. локоть 90 градусов, один конец 3/8" внешняя нарезка NPT, другое ferrule 6mm двойной (сразу соединенный с трубкой), водород, 1500psi, SS316, 100pcs.
